Construcción de Repetidor Análogico convertido a Digital para C4FM, DMR o D-Star, por Daniel-W4PHR

El amigo DanieL-W4PHR nos comparte su último proyecto, la construcción de un Repetidor Análogico convertido a Digital para uso en los modos de: C4FM, DMR, D-Star, P25 o NXDN.

Construcción de Repetidor Análogico convertido a Digital para C4FM, DMR o D-Star, por Daniel-W4PHR

Componentes y links de este Proyecto:

• 2 Radios analogicos Yaesu FT-7800R

• Raspberry Pi modelo 3

• Software Pi-Star

• Tarjeta MMDVM modelo STM32-DV

• Duplexor Chino de UHF

Video y fotos de demostración de este proyecto:

Tarjeta STM32-DV mmdvm y Computadora Raspberry Pi 3

Link de compra a el Repetidor kit con con tarjeta 3Bplus Cooler FAN:

https://www.bi7jta.org/cart/index.php?route=product/product&path=59_62&product_id=72

Repetidor kit con con tarjeta 3Bplus Cooler FAN

Repetidor kit con con tarjeta 3Bplus Cooler FAN

Repetidor kit con con tarjeta 3Bplus Cooler FAN

Repetidor kit con con tarjeta 3Bplus Cooler FAN

Repetidor kit con con tarjeta 3Bplus Cooler FAN

La tarea fue conectar todo y hacer los debidos ajustes de desviación (BER) a través del software Pi-Star, es muy importante tener el pin-out del radio.

Link a la lista de los radios que trabajan con la tarjeta STM32-DV: http://mmdvm.bi7jta.org/2019/06/mmdvm-repeater-assemble-case-and.html

---

Fotos del Proyecto

Yaesu FT-7800R

Pin-Out del Yaesu FT-7800R

Pin-Out del Yaesu FT-7800R

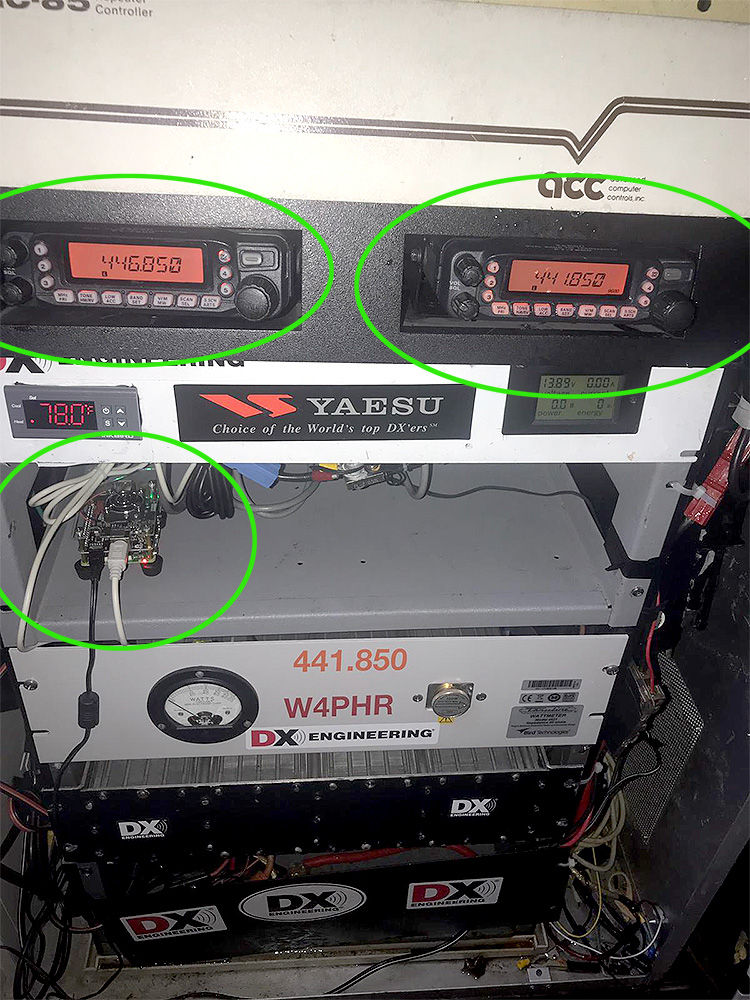

Proyecto ya casi finalizado en su rack de equipos

c4fmdmr.com le agradece a Daniel - W4PHR su colaboración para con el sitio web.
