La Batería PiSugar, un diseño perfecto para la magnífica Raspberry Pi Zero.

Actualizado: 6 de jul de 2019



La Raspberry Pi Zero es pequeña y portable, pero esta pierde su portabilidad y practicidad cuando su power pack o batería de alimentación es muy grande y pesada.

PiSugar es un proyecto de batería diseñado para la Pi Zero. Es muy fácil de usar, no es necesario soldar, no crea conflictos con otros piHats o desarrollos. Se ajusta perfectamente al tamaño de Pi Zero, esta es una solución portátil y sin soldaduras para suministrar energía a la Pi Zero.


Enlace o link de compra: https://www.amazon.com/dp/B07R7Z2334



Cómo funciona:



El módulo de bateria PiSugar usa pequeños pasadores de resortes para alimentar la Pi Zero desde su parte posterior. La potencia de 5 V. transita a través de dos contactos inferiores de la Pi Zero. Por lo tanto, no es necesario el uso de un cable USB, solo hay que colocar la placa de la batería en la parte posterior de Pi Zero y nada más, de esta manera no utiliza los pines GPIO, liberandolos para otros piHats o desarrollos.

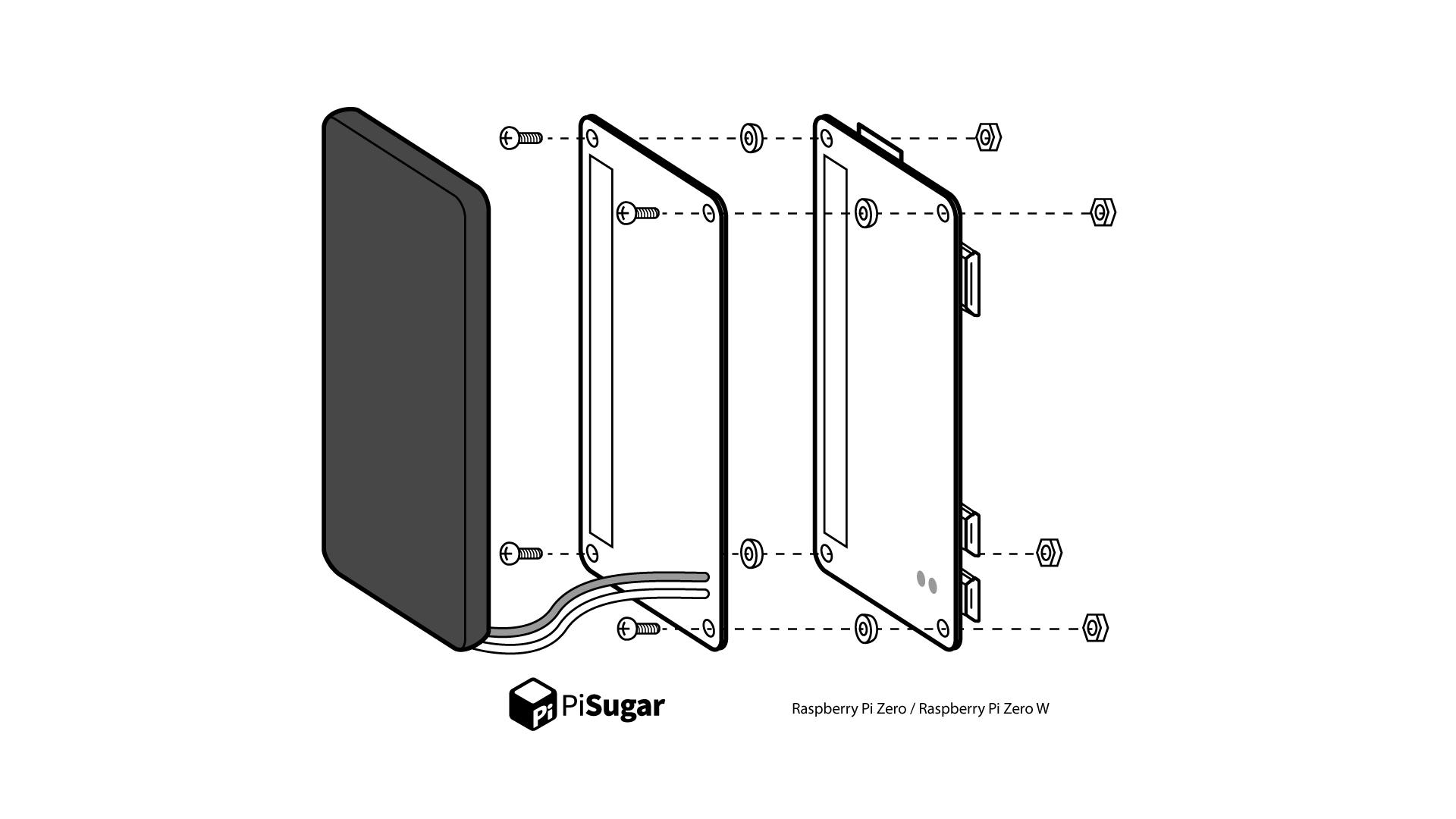

La batería Li-on y la placa tienen la misma dimensión, por lo que bateria se apoyara sobre los tornillos de plástico. Utilizamos un imán para adherir la batería al la placa o board, ayudando así a mantener una distancia segura entre la batería y la placa. Por otro lado, cuando necesite llegar a los tornillos, podrá retirar fácilmente la batería como lo muestra la foto de abajo.


Desplace ligeramente la batería hacia un lado para poder introducir o sacar los tornillos de plástico, la batería no se caerá debido al imán.

Especificaciones:


* Tiene el mismo tamaño que Pi Zero

* Muy fácil de instalar

* Compatible con otros piHats o desarrollos

* Carga por conexión micro USB

* Interruptor incorporado

* Diseño con adherencia magnética




Instalación:




PiSugar tiene un interruptor incorporado, puede encender su Pi Zero en cualquier momento con un solo clic del interruptor. Haga doble clic para apagar. También puedes usarlo cuando se está cargando.

La Batería PiSugar y su módulo estan ya está disponibles en Amazon.


Link de compra:

https://www.amazon.com/dp/B07R7Z2334

https://www.amazon.es/dp/B07RLZ8Q3M




Cajas o Gabinetes para la PiSugar

Nuestro objetivo es hacer que Raspberry Pi Zero sea más amigable para los principiantes, por esos hemos desarrollamos modelos de cajas o gabinetes de impresión 3D para Pi Zero y su batería. Puedes descargar archivos STL e imprimir tu propia caja o gabinete en 3D para tu Raspi Zero.



Link a cajas de modelos básicos:

Cajas Basica:  https://github.com/PiSugar/PiSugar/tree/master/model

Cajas para PiHat o desarrollos: https://github.com/PiSugar/pisugar-case-pihat-cap




Caja o gabinete para dispositivo MMDVM



Diferentes Cajas o Gabinetes





Sitio oficial en Ingles de la Bateria PiSugar:

https://hackaday.io/project/164733-pisugar-battery-for-raspberry-pi-zero






Nuevo diseño bajo prueba



Hoy comenzamos a probar un nuevo diseño de PiSugar.
Habrá detección de nivel de energía i2c (para apagado suave), RTC, UPS, un botón gpio.
Resulta que el IC de potencia que utilizamos tiene i2C pero no tiene nada que ver con la detección del nivel de potencia... así que estamos a punto de cambiar otro modelo.


Las muestras de Sugarpin también llegaron. Todavía necesito algunas modificaciones. De todos modos, es probablemente la estructura más pequeña que jamás hayamos hecho. Por cierto, es enchapado en oro!
