Conectividad sin fronteras: Así se expande la red MeshCore y LoRa en entornos móviles y fijos en los 910-MhZ, ejercicio realizado por KK4YG-Pablo, AC4VK-Rudy y Marcelo-KC4GYB.

  • Foto del escritor: c4fmdmr
    c4fmdmr
  • hace 2 días
  • 4 min de lectura

Pruebas de Campo en la Red Meshcore: Experimentación de Radioenlaces LoRa en 910.52 MHz en el Sur de la Florida

Participantes: Pablo (KK4YG), Rudy (AC4VK) y Marcelo (KC4GYB)

Frecuencia de Operación: 910.52 MHz (Red Meshcore)

Distancia Alcanzada: 80 km / 50 millas (Móvil a Estación Fija)

Potencia de TX: 300 milliwatts como promedio.


Introducción y Objetivos de la Prueba:

En el día de hoy, los entusiastas de la radioafición y la experimentación digital Pablo (KK4YG), Rudy (AC4VK) y Marcelo (KC4GYB) llevamos a cabo una serie de pruebas técnicas de transmisión (TX) y recepción (RX) altamente exitosas. La experimentación se centró en la red de comunicaciones descentralizada sobre la frecuencia de 910.52 MHz, utilizando la tecnología y el protocolo Meshcore.
El ensayo o practica consistió en evaluar el desempeño del enlace de radiofrecuencia combinando estaciones fijas (repetidores y nodos base) con una estación móvil instalada a bordo del vehículo de Pablo (KK4YG), probando así la robustez y estabilidad de la red en condiciones dinámicas de desplazamiento urbano y suburbano en el sur de la Florida.

Evolución Tecnológica: De la 1ª Generación a los Nuevos Módulos

Durante las etapas iniciales de experimentación con redes malladas, gran parte de los operadores utilizaba dispositivos de primera generación (Versión 3), limitados a una potencia de salida de 125 mW. Si bien demostraron ser excelentes para el aprendizaje y despliegue inicial, la industria ha evolucionado notablemente.
Hoy en día, fabricantes reconocidos como Heltec, RAK Wireless y otros desarrolladores han introducido al mercado módulos de radiofrecuencia significativamente más potentes y sensibles. Estas nuevas placas ofrecen potencias de salida ajustables de 500 mW e incluso 1 Watt, acompañadas de etapas de recepción optimizadas con mayor sensibilidad. Esta evolución tecnológica está transformando radicalmente la conectividad local y la cobertura de las redes comunitarias autónomas.

Heltec V4 ESP32 LoRa, modulo utilzado en ambos repetidores y portatil para esta prueba
Heltec V4 ESP32 LoRa, modulo utilzado en ambos repetidores y portatil para esta prueba

Meshcore vs. Meshtastic: Conectividad 100% por Radiofrecuencia

El auge y crecimiento exponencial de adeptos que experimenta la red Meshcore se debe, en gran medida, a sus marcadas ventajas técnicas y operativas frente a alternativas populares como Meshtastic.
Una de las diferencias más importantes y atractivas de Meshcore es que no interviene ni utiliza internet bajo ningún protocolo de telemetría o transporte como MQTT en la aplicación Meshtastic. En Meshcore, toda la conectividad, enrutamiento y transmisión de datos se realiza estrictamente vía RF (Radiofrecuencia) en la frecuencia asignada de 910.52 MHz (frecuencia de la region de EE,UU.), abarcando todos los canales y toda la región de manera completamente autónoma. Esto garantiza una infraestructura de comunicaciones robusta, inmune a caídas de la red de internet o apagones de servicios públicos.

Resultados de Cobertura y Enrutamiento (Hops)

Uno de los hitos más destacados de la jornada fue comprobar el enlace de largo alcance establecido entre la estación móvil de Pablo (KK4YG) y la estación repetidora principal ubicada en el QTH de Marcelo (KC4GYB) y la de Rudy (AV4VK) tambien en su QTH, alcanzando una distancia lineal de 80 km (50 millas) en el sur de la Florida com se ve en las capturas de pantalla abajo.

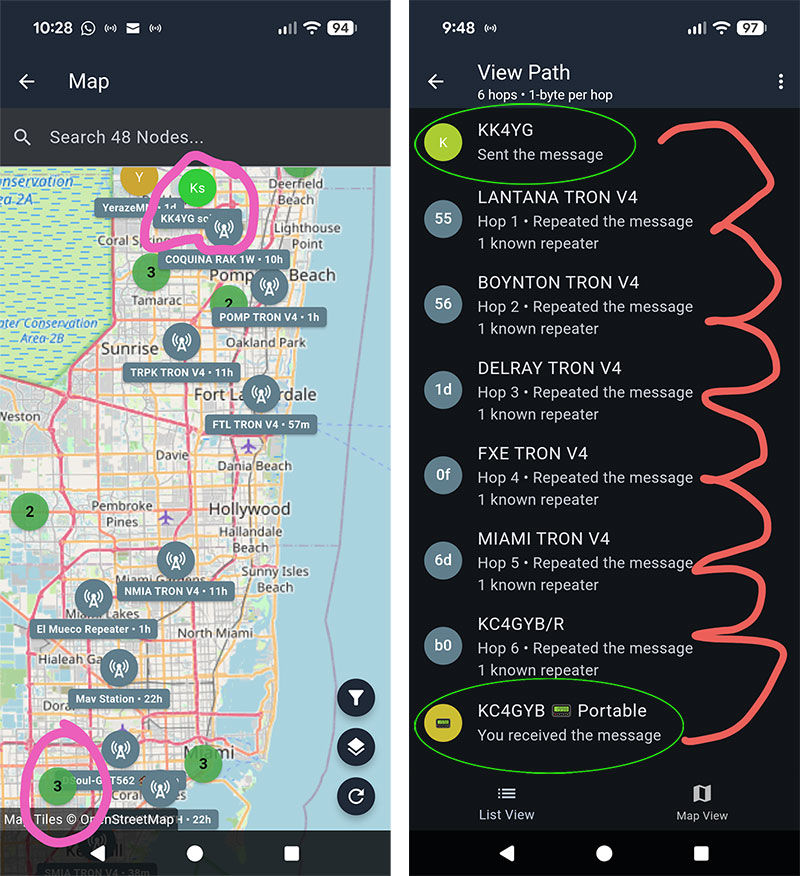

Mapa de la ap. Meshcore mostrando los nodos y repetidoras del area local y los saltos o hops de los mensajes entre los mismo hasta llegar al destino.
Mapa de la ap. Meshcore mostrando los nodos y repetidoras del area local y los saltos o hops de los mensajes entre los mismo hasta llegar al destino.
Asimismo, se analizaron los saltos (hops) de paquetes a través de la red mallada en la frecuencia de 910.52 MHz. La comunicación logró rutearse eficientemente a través de los diferentes repetidores y nodos distribuidos en la geografía del sur de la Florida, permitiendo un tránsito fluido de los datagramas hasta el destino final.

Experiencia de Usuario: Mensajería Descentralizada y Segura

Durante las pruebas de campo, se utilizó la aplicación de Meshcore para el intercambio de mensajería de texto. La experiencia de usuario destaca por su fluidez y dinamismo, con una interfaz y velocidad muy similares a las aplicaciones de mensajería comercial como WhatsApp, pero operando de forma totalmente descentralizada sobre el espectro radioeléctrico, sin intervención del internet.
La comunicación entre los tres operadores (Pablo-KK4YG, Rudy-AC4VK y Marcelo-KC4GYB) se llevó a cabo dentro de un canal o grupo privado configurado mediante una llave de encriptación simétrica y un mecanismo de invitación a usuarios por código QR. Cabe destacar que la aplicación incluye de forma predeterminada un canal o grupo público local para el descubrimiento de nuevos usuarios.
Como se puede apreciar el las capturas de arriba, los mensajes pueden tomar diferentes rutas.
Como se puede apreciar el las capturas de arriba, los mensajes pueden tomar diferentes rutas.

¡La magia de LoRa en acción!

Lo más sorprendente de esta prueba es que el pasaje y reenvío de paquetes (saltos) entre las tres partes a través de la red Meshcore se logró operando con una potencia de transmisión en RF de apenas 300 milliwatts en promedio, ¡nada más! Esto demuestra la extraordinaria eficiencia de la modulación LoRa (Long Range): la capacidad de cubrir largas distancias con niveles extremadamente bajos de energía. En este ejercicio práctico, se enlazaron con éxito 80 km / 50 millas de TX a RX utilizando una fracción insignificante de potencia eléctrica.
De derecha a izquierda se puede apreciar en la captura la lista de canales o grupos de mensajeria, los nodos vecinos o contiguos al repetidor KC4GYB, los contactos de los nodos y repetidores que se van sumando en la red, la administracion por via RF y de un portatil al repetidor.
De derecha a izquierda se puede apreciar en la captura la lista de canales o grupos de mensajeria, los nodos vecinos o contiguos al repetidor KC4GYB, los contactos de los nodos y repetidores que se van sumando en la red, la administracion por via RF y de un portatil al repetidor.

Recursos y Enlaces de Monitoreo

Para aquellos operadores interesados en conocer el estado de la red, consultar la topología de nodos o realizar seguimiento de la actividad en tiempo real, la comunidad pone a disposición herramientas web de visualización y monitoreo:

  • Plataforma de Monitoreo y Analizador de Nodos / Canales: Permite supervisar la actividad de estaciones locales y canales de forma análoga al sistema, exactamaente algo similar como es muy conocido como ejemplo el "Hoseline" de DMR BrandMeister para monitorear la actividad radial en tiempo real. https://analyzer.mc.flmesh.us/#/channels/Public


www.c4fmdmr.com le agradece a los amigos y colegas Pablo-KK4YG y Rudy-AC4VK su colaboracion para la realizacion de estas interesantes pruebas.
