Guia practica y sencilla para hacer funcionar la Nextion 3.2 con un Hotspot, Nodo y Repetidor MMDVM

Actualizado: jul 15


Después de la nota realizada por el amigo Gabriel-LU8AP junte entusiasmo para realizar este interesante proyecto. Mi motivación desperto por la compilación, desarrollo y diseño de las imagenes para esta pequeña y muy práctica pantalla táctil, siempre fui una persona mas de software que de hardware, de ahí nace mi entusiasmo por aprender a conformar dichas imagenes que realice con el software Nextion Editor.

capturas de pantallas Nextion Enhanced 3.2 pulgadas

Debido al gran interés que despertó este tema en el grupo y a la gran cantidad de correos recibidos en el sitio web decidí hacer esta nota y compartir esta experiencia, la idea es ofrecer una sencilla y práctica guía de información y la descripción de lo necesario para comenzar este proyecto.

Al final de esta nota tendrán 2 imágenes listas para su descarga para asi poder comenzar a usar una pantalla Nextion 3.2” conectada a tu hotspot.


Quiero mencionar que decidí adquirir la pantalla de 3.2 pulgadas debido a que la mayoría del grupo tiene este tamaño y me idea es la de hacer imágenes de este medida y compartirlas a través de este sitio web.


"Video de mi pantalla Nextion Enhanced 3.2 pulgadas conectada al puerto USB de mi zumSPOT, utilizando este como un monitor externo."




Descripción del hardware:


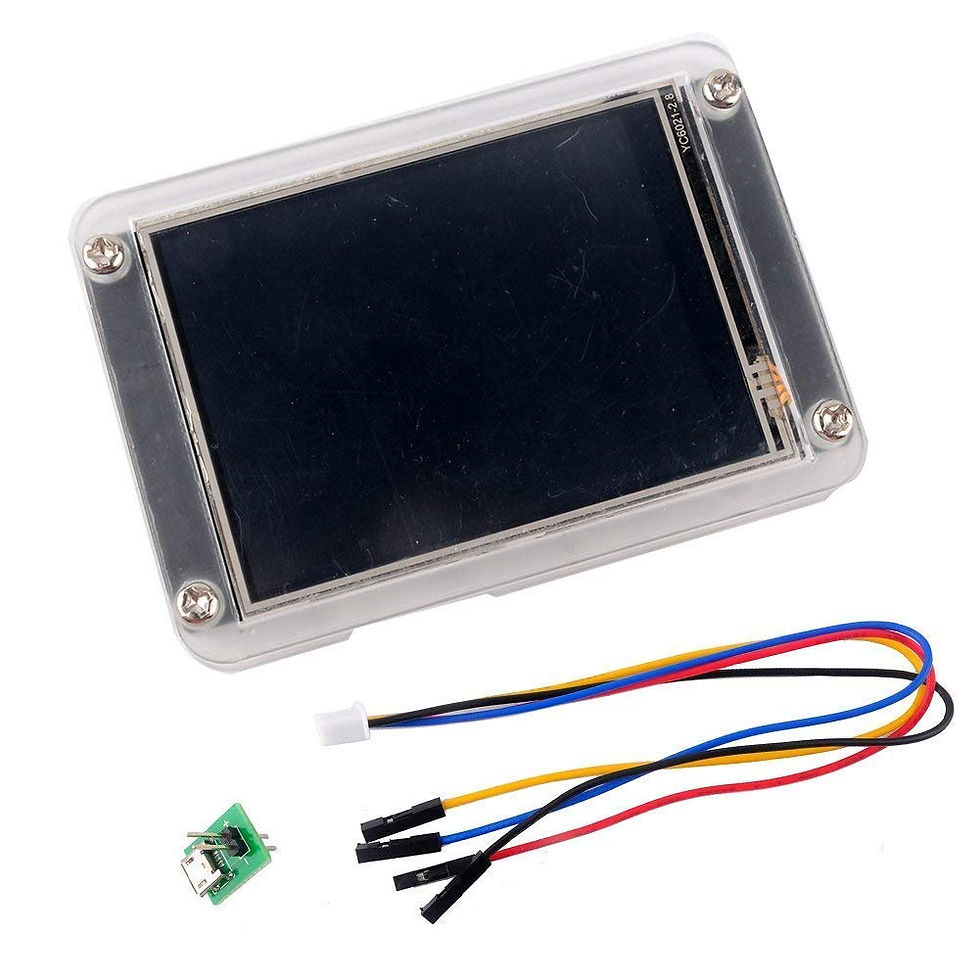

Pantalla Nextion Enhanced 3.2 pulgadas - modelo NX4024K032

Esta viene con su marco de acrílico y su cable de conexión.

La imagen gráfica táctil fue hecha para este modelo NX4024K032, para ver sus especificaciones:


Link a las especificaciones de la pantalla Nextion Enhanced 3.2 pulgadas - modelo NX4024K032

https://nextion.tech/datasheets/nx4024k032/#2


Link de compra en amazon:

https://www.amazon.com/Nextion-Enhanced-NX4024K032-Raspberry-Designing/dp/B07KDZYX4J



Adaptador USB a RS232 TTL PL2303HX

Este adaptador nos permite conectar la pantalla al puerto de USB de una Raspberry P3 o Pi Zero y así poder utilizarlo como si fuera un monitor externo para ambas computadoras, hay quienes han decidido integrarlo a su hotspot soldando los cables directamente al zumSPOT, jumboSPOT, etc.

Link de compra:

https://www.amazon.com/Solu-PL2303HX-Converter-Adapter-DC3-3-5V/dp/B00XDLS1UO



Cable Adaptador Micro USB macho a USB 2.0 hembra.

Este es opcional, lo utilizo para conectar de un lado al adaptador USB TTL de la pantalla Nextion y del lado al puerto de USB de mi zumSPOT, a través de esta conexión alimentamos a la pantalla con +5V y la transferencia de datos de información del software Pi-star que está corriendo en la Raspberry P3 o Pi zero.

Link de compra:

https://www.amazon.com/Rankie-Female-Adapter-Convertor-3-Pack/dp/B00YOX4JU6/ref=sr_1_4?ie=UTF8&qid=1538612269&sr=8-4&keywords=usb+female+to+micro+usb+cable



Tarjeta Micro SD.

Puede ser de baja capacidad, esta la vamos a utilizar para cargar el archivo de formato TFT que es la imagen para el uso táctil y la que nos ofrece junto con sus gráficos toda la información procesada por el software Pi-star. Las imágenes de formato TFT que he compilado pesan alrededor de 5 megabytes.

Link de compra:

https://www.amazon.com/SanDisk-microSD-Memory-Card-Adapter/dp/B000H3E33A/ref=sr_1_9?s=pc&ie=UTF8&qid=1539552154&sr=8-9&keywords=1GB+micro+sd+card

Pantalla Nextion Enhanced 3.2 pulgadas ya cargada con la imagen o archivo de formato TFT, lista para conectar al puerto de USB de un hotspot

¡Muy Importante!

"Es necesario formatear la tarjeta Micro SD en formato fat32 utilizando Windows únicamente, tambien es muy importante borrar cualquier partición oculta que haya generado es SD formater, especialmente si esta tarjeta Micro SD ha sido usada para el software Pi-Star, Raspian o Linux, de no hacer este procedimiento la pantalla Nextion no leerá el archivo TFT incluso si lo formateamos a traves de Windows."


Una vez salvado el archivo de formato TFT en la Tarjeta Micro SD lo introducimos en la ranura porta tarjeta de dicha pantalla y automáticamente la pantalla Nextion leerá el archivo y lo cargará en la misma, por supuesto no debemos olvidarnos de conectar la pantalla a un puerto de USB para alimentarla con +5V para el proceso de upload o carga de este archivo.


Conexion de Cables de la Nextion Enhanced 3.2 al adaptador USB a TTL


Proceso de Conexión de la Pantalla Nextion 3.2:


Importante !
Como primera orden queremos conectar el Adaptador USB a RS232 TTL PL2303HX en el puerto de USB de nuestra PC y confirmar que Windows ha detectado e instalado el driver “Prolifc” correcto, este suele a veces darnos dolores de cabeza, no siempre instala el driver que corresponde, si fuera el caso en este tutorial de youtube está una rápida solución a este problema: https://www.youtube.com/watch?reload=9&v=vsb2k1etImg



Eleccion y configuracion del driver en el software Pi-Star para la conexion de la pantalla Nextion 3.2 Enhanced via puerto USB en el hotspot a usar, ver en el grafico de abajo.




Conectando la Pantalla Nextion a nuestra PC en Windows nos va permitir a través de el software Nextion Editor subir imágenes de formato HMI, estas imágenes se pueden alterar, editar y reprogramar a través de este software, no siendo el caso de la imágenes de formato TFT, que solo subiremos a la pantalla a través de la tarjeta Micro SD, siendo este el proceso más rápido y menos complicado.


Link de descarga del software Nextion Editor (es gratis): https://nextion.itead.cc/resources/download/nextion-editor

Video demostrativo de la pantalla Nextion 3.2 pulgadas en su funcionamiento




Descarga de Imagenes para la Nextion Enhanced, unicamente para pantallas de 3.2 pulgadas modelo NX4024K032
Cargando cualquiera de estas 2 imagenes de formato TFT a traves de una tarjeta Micro SD podemos poner de inmediato a funcionar la Pantalla Nextion Enhanced 3.2" como lo muestra el video demostrativo mas arriba, es importante elegir la imagen que corresponda al dispoitivo digital ya sea este de transmicion y recepcion Simplex o Duplex.









Quiero agregar que las imagenes basicas para este proyecto fueron desarrolladas por el colega Rob van Rheenen PD0DIB , las mismas fueron cambiadas graficamente y reprogramadas utilizando el software Nextion Editor.



Marcelo/KC4GYB/73's
